2023年11月中旬，南京嘉兆技術有限公司（簡稱：南京嘉兆）成功中標酒泉分公司2023年穿越陰洼山、新民堡斷裂帶管道應變及地表位移監測項目。中標后，南京嘉兆積極響應，在2023年12月8日完成安裝，12月10日進行項目驗收，獲得業主的高度認可。

酒泉輸油氣分公司所轄管道穿越阿爾金斷裂、陰洼山斷裂、新民堡斷裂、嘉峪關斷裂等4條全新世活動斷裂帶，本項目需要對西一線穿越陰洼山斷裂、新民堡斷裂管道安裝應變、地表位移監測、地震觸發式監測系統，實現酒泉輸油氣分公司對所有活動斷裂帶的監測。

項目在陰洼山、新民堡兩條活動斷裂交匯段，各布置4組管道現狀應力超聲檢測截面、4組管道應變監測截面和2套一體化監測樁、2座GNSS地表位移監測站、1座地震觸發式一體化監測站。

超聲應力檢測截面：在被測對象上安放兩個超聲波探頭，分別是發射和接收探頭，探頭的另外一端分別連接到儀器的信號端口。儀器向發射探頭發出激勵信號后，發射探頭激發出超聲波并沿被測對象傳播，當超聲波遇到有應力集中的區域，超聲波傳播的速度發生變化（更準確地說是相位），接收探頭采集到信號回傳至測量儀器，由儀器分析捕捉到這個速度變化量，結合事先標定的材料特征參數，可計算出目標區域應力的大小。

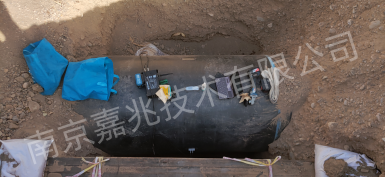

超聲應力檢測

管道應變監測站：針對地質不穩定區域的管道，通過在管道本體上安裝應變傳感器，獲取管道真實的應變變化數據；并從基于應力或基于應變判據出發，對管道的安全狀態進行定量評價。

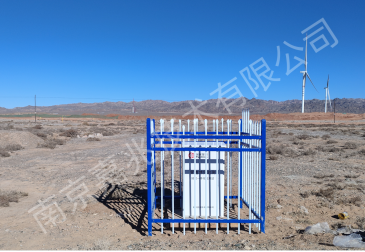

管道應變監測站

GNSS地表位移監測站：在滑坡表面變形明顯的部位，通過監測滑坡表層的三維位移量，分析、判斷滑坡的變形特征、變幅、滑動方向、滑動速率、穩定性及其發展趨勢，并且對于簡易監測而言該方法精度高，能反映出簡易監測反映不了的變形跡象。

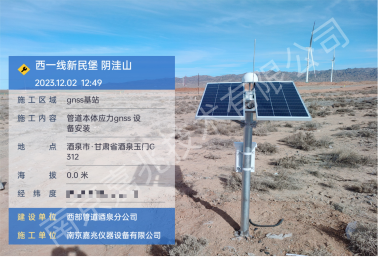

GNSS地表位移監測站

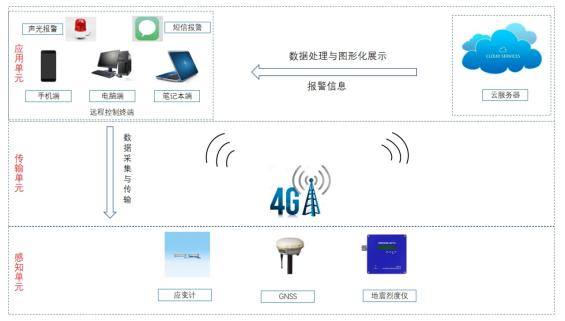

地震觸發式一體化監測站：地震動進行實時自動化監測，其工作原理為：地震烈度儀偵測到地震動數據超設置閾值時，會通過4G網絡向云端服務器平臺發送地震消息，立即觸發管道監測設備切換至高頻監測模式。

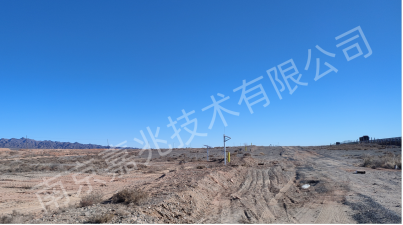

地震觸發式一體化監測站
