一、方案背景

大型水電站壩址地質條件復雜，多處于高震區和高地應力區，一旦失事，將會給下游人民的生命和財產帶來重大損失，因此，對大壩進行安全監測非常必要。大壩安全監測有校核設計、改進施工和評價大壩安全狀況的作用，且重在評價大壩安全。其淺層意義是為了人們準確掌握大壩性態；深層意義則是為了更好地發揮工程效益、節約工程投資。大壩安全監測不僅是為了被監測壩的安全評估，還要有利于其他大壩，也包括待建壩的安全評估。

大壩混凝土結構內部應變監測是評價大壩健康狀況的主要指標，分布式光纖應變監測系統能感知大壩各部位應力應變。大壩應變沉降監測通過分布式光纖解調儀及其他監測儀器配合觀測和巡視檢查對水利水電工程主體結構、地基基礎、兩岸邊坡、相關設施以及周圍環境是否出現沉降變形，及時預警預報，從而保障大壩建設以及全生命周期運行過程中的長久安全。

二、方案概述

    根據壩型、壩體結構和地質條件等，提出設計說明書和設計圖紙，設計中考慮埋設應變光纜或安裝儀器的范圍包括壩體、壩基及有關的各種主要水工建筑物和大壩附近的不穩定岸坡。為全方位監測基座混凝土的安全狀態，采用折線形水平和垂直分布高靈敏度應變傳感光纖，在監測大壩混凝土應變狀態的同時檢測混凝土基座順水流方向可能出現的裂縫。隨堆石壩填筑逐漸升高，應變傳感光纖接入傳輸光纜引至觀測廊道內，并最終引入分布式光纖解調儀監測室內。通過分布式光纖解調儀可以實時連續地監測、定位及描繪出應變傳感光纖整個監測范圍內細微的溫度、應變和振動變化。

三、方案示意圖

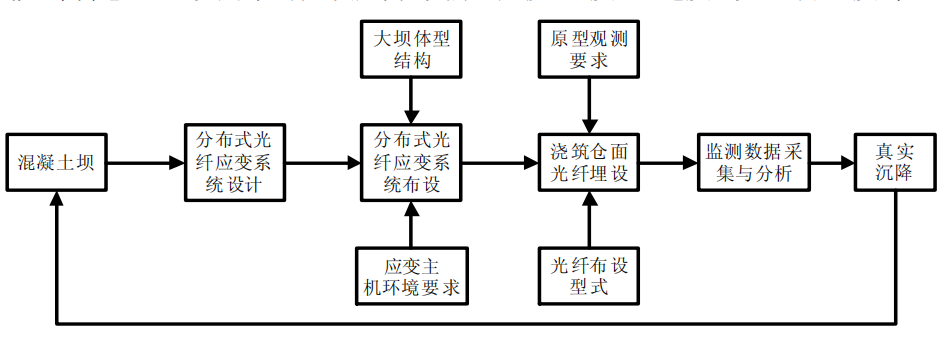

大壩應變沉降監測測試流程

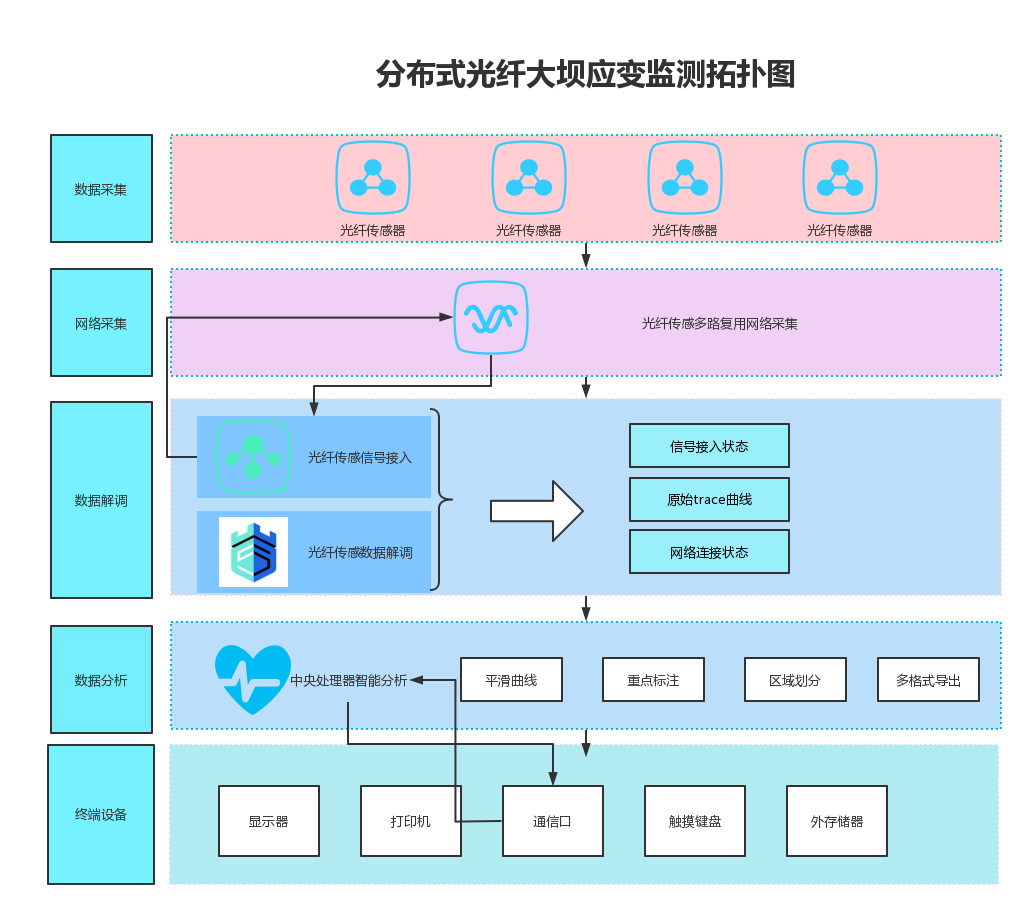

分布式光纖大壩應變沉降監測拓撲圖

四、方案功能特點

1）耐水性、電絕緣好、耐腐蝕，抗電磁干擾；

2）通信容量大、速度快、靈敏度高，可遠距測量；

3）分布式光纖解調儀的監測距離長，超過60km，可以根據用戶的需求進行選擇，設定的空間分辨率在整個距離范圍內保持不變，光學預算高，光纖安裝余地大；

4）監測系統連續有效性高，可提供大壩完整性危害的實時信息；

5）專有的監測軟件確保對檢測到的事件進行智能分析，建立有效的通信預警，并最小化誤報。

五、主要監測設備

1）長距離分布式光纖解調儀DITEST

2）應變傳感光纜SMC
