一、方案背景

樁基施工在建筑工程施工中是非常重要的組成部分，樁基礎在高層建筑、地下工程、港口、碼頭以及防災減災等工程中有著廣泛的應用，如果沒有樁基，建筑工程地基穩定性便沒有辦法保證，且樁基發生沉降，建筑地基會受到很大影響。同時基樁屬于隱蔽性工程，其質量對于上部結構的穩定性以及人類生命、財產安全及其重要。因此對樁基沉降進行監測，以保證樁基平穩，是確保優質工程的基礎，不僅涉及到施工人員生命安全，也是對居民用戶生命財產安全負責。

二、方案概述

采用分布式光纖傳感監測技術，沿著樁身布置傳感光纜，對樁身的整體變形進行監測，通過扎帶綁扎的方式將應變傳感光纖直接固定到鋼筋籠一條主筋上，每隔20cm固定一點，保證傳感光纖鉛直分布于樁中，并在另一側對稱的鋼筋主筋上綁扎應變傳感光纖形成U型回路，然后澆筑混凝土將傳感光纖埋設在灌注樁中，并在樁頭處對應變光纜做特殊保護，引出至分布式光纖解調儀，從而實現實時連續地監測、定位及描繪出樁身全段應變分布規律、受力情況和撓曲狀態。結合遠程通訊、無線發射模塊和定制監測軟件平臺，可實現樁基沉降的實時在線監測。

三、方案示意圖

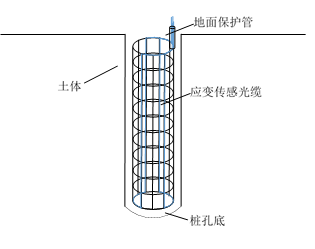

應變光纜樁基埋設示意圖

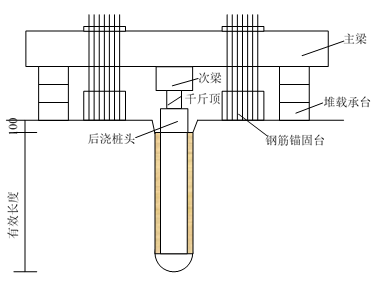

樁基加載方案示意圖

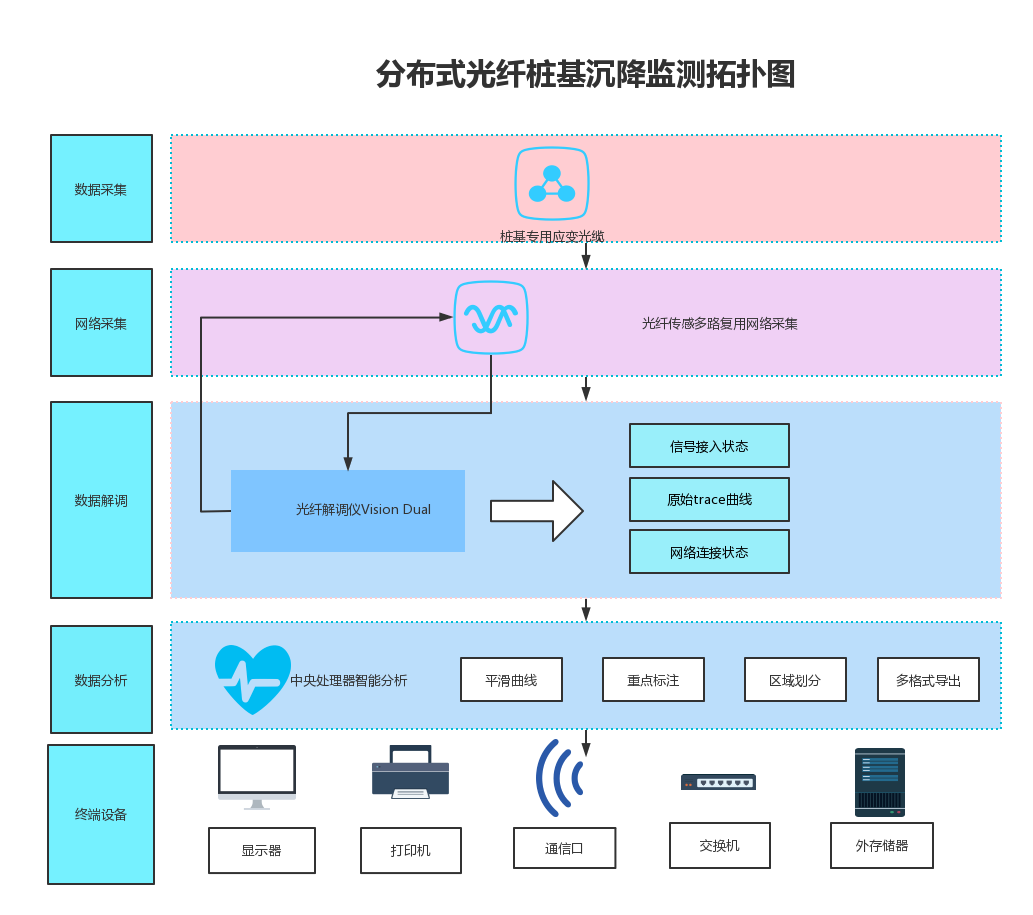

分布式光纖樁基沉降監測拓撲圖

四、方案功能特點

1）耐水性、電絕緣好、耐腐蝕，抗電磁干擾；

2）通信容量大、速度快、靈敏度高，可遠距測量；

3）分布式光纖解調儀的監測距離長，超過60km，可以根據用戶的需求進行選擇，設定的空間分辨率在整個距離范圍內保持不變，光學預算高，光纖安裝余地大；

4）監測系統連續有效性高，可提供隧道完整性危害的實時信息；

5）專有的監測軟件確保對檢測到的事件進行智能分析，建立有效的通信預警，并最小化誤報。

五、主要監測設備

1）長距離分布式光纖解調儀DITEST

2）應變傳感光纜SMC
