2023年10月26日，國家管網集團古浪-河口天然氣聯絡管道工程實現“綠色”投產，對于推動甘肅省“一核三帶”新發展格局構建、提高“全國一張網”在甘青地區的供應保障能力具有重要意義。

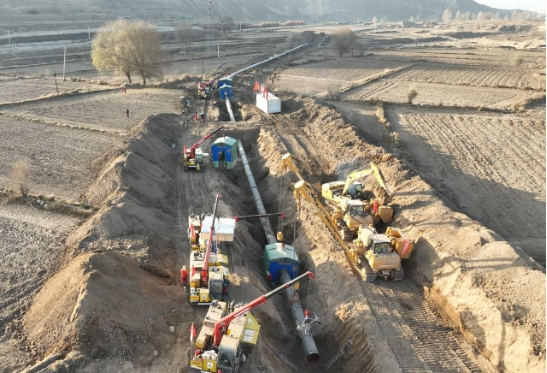

古浪-河口天然氣聯絡管道工程是國家石油天然氣基礎設施重點工程、甘肅省重點民生工程，于2022年7月28日開工。該工程沿線多山區丘陵、狹長山間谷地及濕陷性黃土，地形地貌極其復雜，穿越山體、大中型河流、公路、鐵路達29處。

為降低復雜地形和地質災害的對長輸油氣管道的影響，地質災害監測預警成為油氣長輸管道生產安全管理的重點。針對古浪-河口天然氣聯絡管道的地質災害監測區域，南京嘉兆技術有限公司（簡稱：南京嘉兆）采用33組管道本體應力應變監測站（包含振弦式應變計和一體化采集設備）、12套GNSS地表位移監測站、3套一體化雨量監測站、3套一體化管道埋深監測站、1套分布式光纖應變監測的全方位監測方案，對可能威脅到資產完整性的事件進行早期監測和定位，助力業主優化資產性能并確保資產完整性。

管道本體應力應變監測站：針對地質不穩定區域的管道，通過在管道本體上安裝應變傳感器，獲取管道真實的應變變化數據；并從基于應力或基于應變判據出發，對管道的安全狀態進行定量評價。

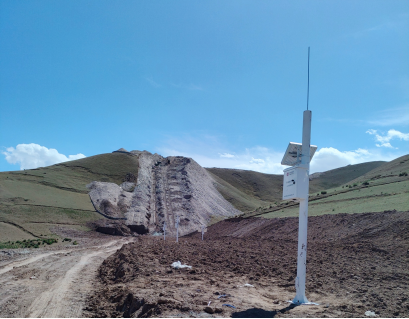

管道本體應力應變監測站

GNSS地表位移監測站：在滑坡表面變形明顯的部位，通過監測滑坡表層的三維位移量，分析、判斷滑坡的變形特征、變幅、滑動方向、滑動速率、穩定性及其發展趨勢。該方法精度高，能反映出簡易監測反映不了的變形跡象。

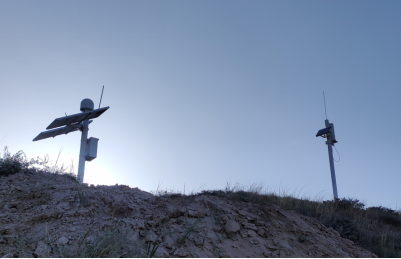

GNSS地表位移監測站

一體化雨量監測站：收集地面降雨信息，可精確的記錄每分鐘的降水，并將數據及時準確的輸送到采集儀上，實現對監測區域降雨量的實時監控。

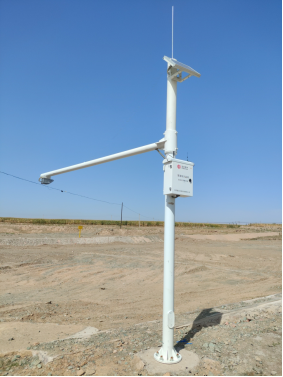

一體化雨量監測站

一體化管道埋深監測站：由傳感器（河道內）、采集裝置（岸上）、遠程終端單元及數據傳輸單元組成，傳感器埋置于河道內部，管道埋深監測站用于采集及傳輸數據。通過將檢測裝置埋設在河床下，當河床下降時，相應的檢測單元將被水流沖刷，脫離預埋的檢測裝置，脫離的檢測裝置上相應的檢測單元則發送其ID號給信號接收單元，信號接收單元將信號進行記錄,監測人員根據記錄的數據可以了解管道的埋深狀況。

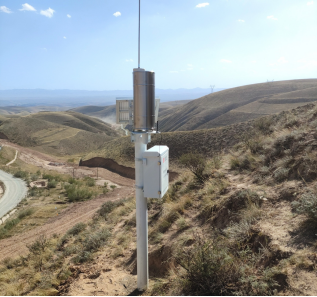

一體化埋深監測站

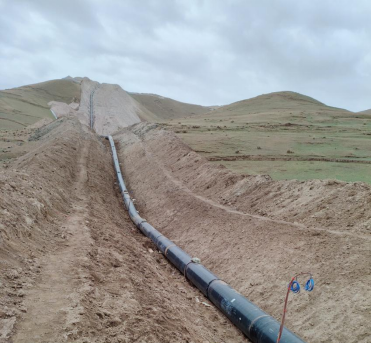

分布式光纖應變監測：在有地災風險的區域鋪設應變光纜，使用分布式光纖解調儀可以實時連續地監測、定位及描繪出感應光纖整個監測范圍內細微的應變變化。

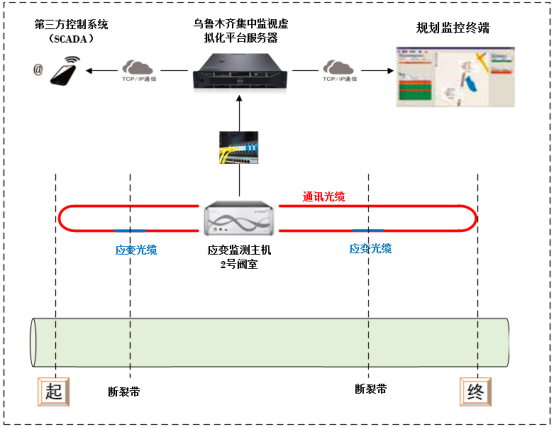

分布式光纖應變監測系統架構
