一、方案背景

隨著國民經濟的發展,橋梁結構逐步向輕巧、纖細方面發展，與此同時橋梁的載重、跨徑和橋面寬度不斷增長，結構型式不斷變化。這些交通基礎設施在人們的經濟生活中發揮著巨大的作用。為確保橋梁在使用壽命期的安全運營，必須對這些橋梁的運行狀況進行監測。監測橋梁形變可以有效反映橋梁結構的工作狀況，因此, 以形變監測提供橋梁的健康狀況預警, 是一項必須長期進行的工作，意義重大。

二、方案概述

本系統監測的主要內容是通過在大橋表面按設計要求在不同位置布置GNSS監測點，同時在附近穩定山體或其它合適位置上分別布置GNSS參考點，通過數據分析軟件自動分析各監測點的變化量、變化趨勢，并結合其它監測設備對橋體整體的穩定性進行分析。

• 實時獲取橋面等特征部位GNSS監測點位移的實時變化情況

• 通過分析監測點位移變化，獲得橋梁在各種環境下的運行規律

• 對大橋結構的健康狀況、結構安全進行評估，全面獲取橋梁運營狀況的信息，用來評估結構的安全性、耐久性和使用性。

• 通過數據并構建三維模型對橋梁位移變化情況進行展示

• 為驗證橋梁設計及荷載設計的評估提供重要資料

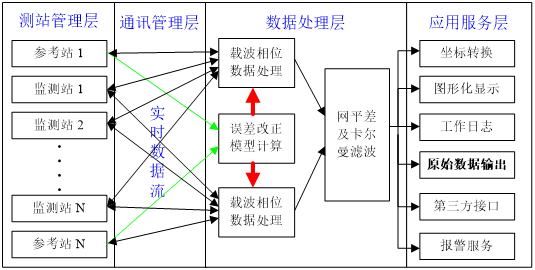

三、方案示意圖

四、系統功能特點

• 系統可以達到較高的監測精度（水平精度2~3mm,垂直精度3~5mm，長時間解算高程可達3~5mm）;

• 系統可以實現監測數據的自動化采集、解算、存儲；

• 系統可以提供變形監測數據的智能化分析，如過程線分析、報警/預警等；

• 系統支持網絡化管理，支持系統遠程管理、報表自動生成等功能；

• 系統提供開放的接口開發協議，便于和其他監測方式進行數據整合（如水位等）。

五、主要監測設備

1）GNSS 地表位移監測站
