分布式光纖傳感技術在土木工程監測工作中可直接用于監測傳感光纖沿線土工工程結構的應變分布。為研究分布式光纖傳感技術測量混凝土面板堆石壩的混凝土面板撓度變形的測量精度和可行性，南京嘉兆與南京水利科學研究院合作，利用C型鋼模擬進行了相關實驗。

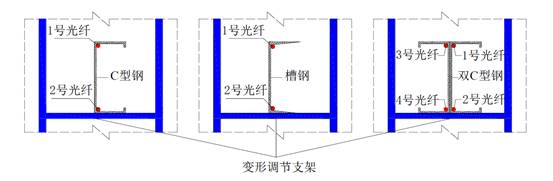

考慮撓度變形測量結構分別可用于已澆筑完成和待澆筑混凝土面板，總結已有經驗成果[4]并基于試驗擬采用的分布式光纖解調儀的測量精度，設計分別采用C240和C160型C型鋼以及20＃a型槽鋼作為變形分布式監測試驗系統的測量結構，將分布式傳感光纖分別粘貼于C型鋼或槽鋼的上、下表面，利用測得C型鋼和槽鋼發生撓度變形時其上、下表面的應變差值數據計算該撓度變形測量結構的撓度變形。

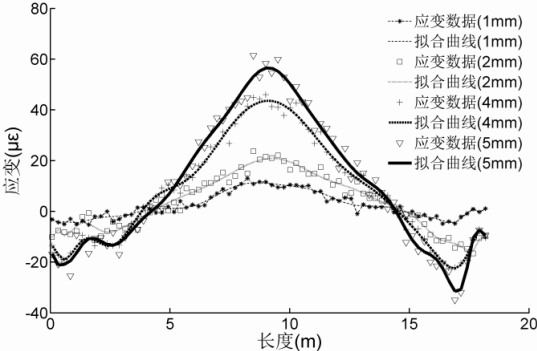

本次試驗采用瑞士產的DITEST分布式光纖解調儀測量系統，試驗中其應變測量準確度為±20 με。測得型鋼變形結構上、下表面應變差值后采用多次測量取平均的方法以提高應變測量結果的準確性，同時采用本文建立的基于Matlab程序的多項式數據曲線擬合計算方法計算其應變差值分布曲線ω（x）：

本實驗對基于分布式光纖傳感技術的面板變形分布式技術開展了系統的試驗研究，為分布式光纖在工程中的應用進行了檢驗與完善。
