樁基礎在高層建筑、地下工程、港口、碼頭以及防災減災等工程中有著廣泛的應用。同時基樁屬于隱蔽性工程，其質量對于上部結構的穩定性以及人類生命、財產安全及其重要，因此，基樁質量檢測是樁基工程中不可或缺的一部分。其中基樁內應力測試是分析樁身變形、樁基承載力以及樁-土規律的基礎。

本次項目試驗樁位于廣州白云區中鐵二十二局某施工場地。

該樁為4-34#樁基，灌注樁施工前先將應變光纜平順地布設在鋼筋籠兩側的主筋上，然后通過旋挖鉆機鉆至成孔，待清理完畢后下放鋼筋籠，澆筑混凝土灌漿。靜載試驗時，利用光纖和周圍鋼筋混凝土的協調變形來監測樁身內部的應變。

成型后的樁基的直徑為1200mm， 配筋型號18根20mm，豎向抗壓承載力特征值為9500KN，樁長為14.59m。

V0應變傳感光纜結構圖

最初試驗采用BOTDA分布式光纖連成回路對樁身內部應變監測，但由于其施工導致回路發生中斷，故用Omnisens雙模式中BOTDR單端模式來進行測量。

最終方案為采用雙通道（通道1、2）連接樁頂預留的兩端，設置通道1和通道2交替循環測量，為了測量的準確性，每組通道測量3次。BOTDR分布式光纖對樁的檢測過程與樁的靜載荷試驗同步進行。加載前先對樁身進行初值測量獲得初始值，之后加載時設定間隔為4 分鐘自動循環測量。通過比對靜載荷分析儀上每級加載后穩定的時間點來選取數據進行分析。

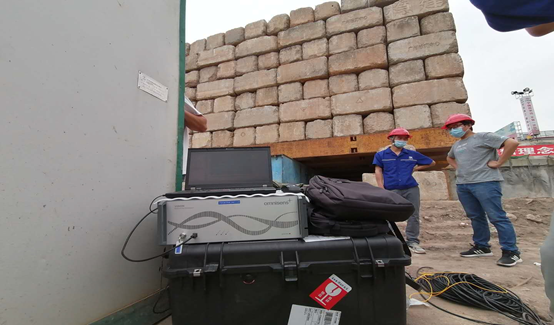

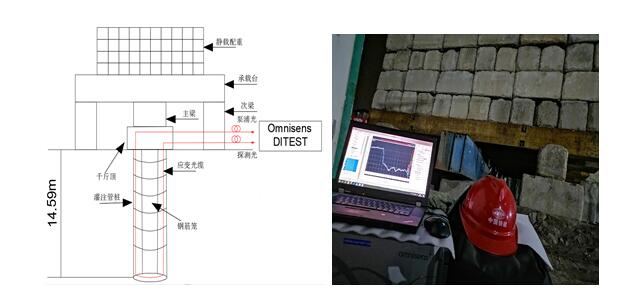

現場試驗圖

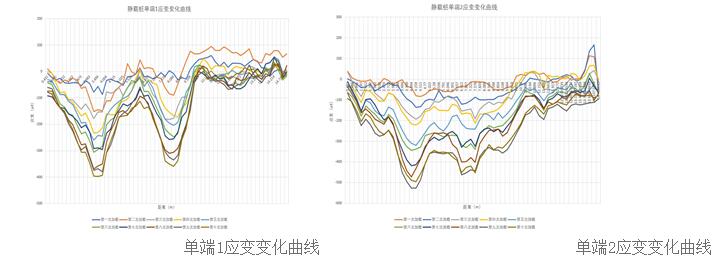

從變化曲線圖可見，光纖中斷在樁尖位置附近，樁身內部兩側光纖即單端1和單端2大致呈現對稱分布，且隨著載荷等級的增加光纖壓應變逐級增大，距離樁頂壓應變明顯，但在距離樁頂5m-7m處，兩側光纖應變區別較大，單端1變化幅度較小，推測該處光纖埋設鋼筋籠時未固定牢靠，造成該處應變未隨著樁身變化而變化。亦或是施加靜載荷時千斤頂合力中心未與樁的橫截面形心重合，即存在偏心問題，造成樁身一側的局部光纖應變小于另一側。
