國務院辦公廳印發《城市燃氣管道等老化更新改造實施方案（2022－2025年）》，方案提出城市燃氣管道等老化更新改造是重要民生工程和發展工程，有利于維護人民群眾生命財產安全，有利于維護城市安全運行，有利于促進有效投資、擴大國內需求，對推動城市更新、滿足人民群眾美好生活需要具有十分重要的意義。重點工作涉及實施推進管道數字化、網絡化、智能化建設，南京嘉兆提供全方位的資產完整性綜合監測方案，致力于數字化、網絡化、智能化安全監測。

南京嘉兆技術有限公司實施無錫地鐵4號線交叉段燃氣管道變形及振動監測工程，采用管道本體應變監測技術和管道振動監測技術。

無錫地鐵4 號線工程整體呈半環形，北起梁溪區劉潭站（與1號線換乘）、南至濱湖區震澤路商務中心站、而后轉向東至新吳區查橋站。線路全長43.34km，其中高架線長約4.7km，地下線長約38.64km。全線共設30座車站（其中高架站兩座、地下站 28 座），平均站距1.5km。無錫地鐵4 號線（在建工程）在望山路站-大劇院站段與無錫華潤燃氣有限公司高壓燃氣管線存在3個交叉影響區域，兩條隧道平行穿越管道下方，兩條隧道中心距 14m。隧道及通道頂部距離管道底部最小距離為5m。

本項目針對有潛在風險的管道段，通過在管道本體上安裝應變和加速度傳感器，實現管道本體變形趨勢和動態參數的實時在線監測，及時為業主單位提供管道應力應變和振動監測數據，了解地鐵運行對管道的影響，實現預警，從而使有關部門及時采取措施，避免管道遭受破壞，減小經濟和財產損失。

南京嘉兆技術有限公司成立于2011年，致力于為客戶提供全方位的資產完整性綜合監測方案。我們為石油石化、城市燃氣、電力電纜、結構健康等領域客戶提供基于分布式光纖傳感、一體化監測站等技術的地災、泄漏、入侵、變形等安全監測方案，對可能威脅到資產完整性的事件進行早期監測和定位，幫助客戶優化資產性能并確保資產完整性。

其中，分布式光纖傳感技術基于布里淵散射原理，利用光纖作為傳感器，應用于油氣管道的泄漏、地質災害和管道本體變形監測。一體化監測站技術包含管道應變計變形監測、振動監測、GNSS地表位移監測、一體化雨量、泥位、次聲、水位、深部位移、視頻監測站等，應用于油氣管道各類型地質災害的監測，包括地層沉降、泥石流、滑坡、侵蝕及地震斷裂帶等。

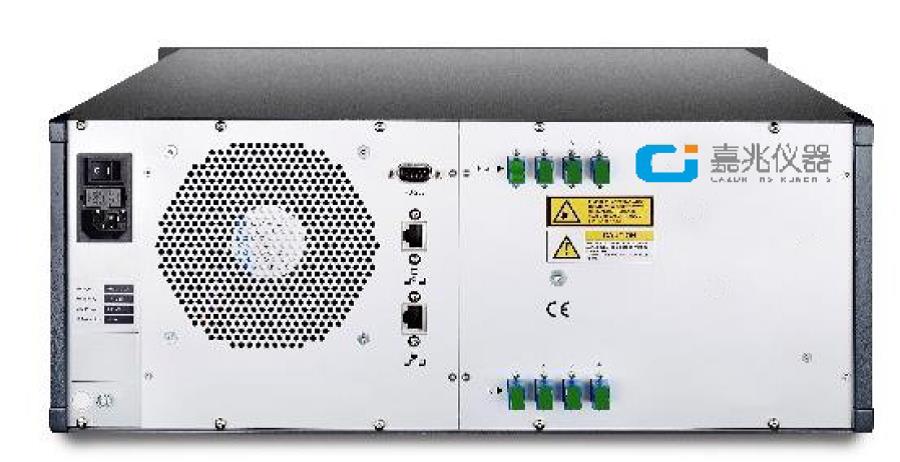

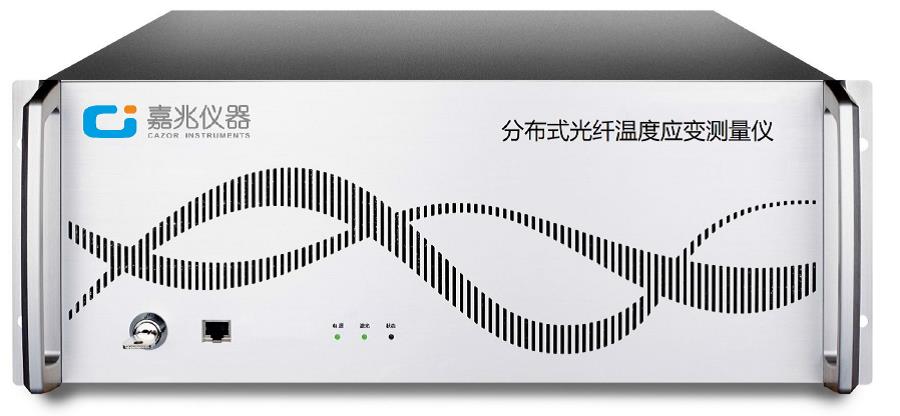

＊分布式光纖溫度應變監測系統

分布式光纖傳感產品采用布里淵散射技術，以光纜作為傳感部件，可快速準確地完成應變和溫度測量，用于長輸油氣管道的泄漏及沿線地質災害（山體滑坡、地面沉降監測）。得益于其靈活的設置功能，分布式光纖測量系統能很好地適應各種測試和測量需求，具有BOTDA和BOTDR雙模式。

標準測量距離為60km，另有10km、20km、40km、80km可選。

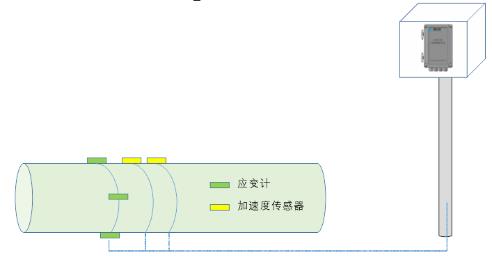

＊管道本體應變監測系統

對于地質不穩定區域，通過在管道本體上安裝應變傳感器，獲取管道真實的應變變化數據，從而判別管道狀態。目前安裝在管道本體上的應變計主要為振弦式和光纖光柵式。

＊管道振動監測系統

對管道受第三方施工、管道周圍爆破、鐵路地鐵穿越交叉影響等情況下的管道本體振動監測。一體化振動監測設備通過采集儀對振動數據進行采集，并通過4G或光纜傳輸至監測服務器，振動分析軟件對數據進行處理和計算，提供振動加速度、速度和位移信息，便于相關部門掌握管道受外界振動影響的程度。

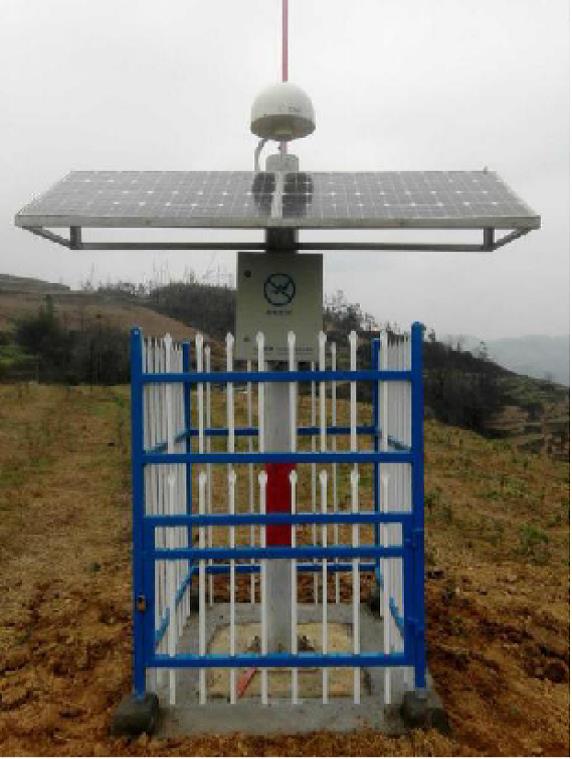

＊GNSS地表變形監測站

GNSS地表變形監測可獲得毫米級的形變監測精度，可實時掌握被監測體的瞬時形變情況。核心部件通過國家計量檢定部門認證，經多年的野外實際運行，系統運行穩定，有很高的可靠性，適合野外長期無人值守自動運行。

了解更多產品及項目應用，歡迎致電！

電話：025-85526088

郵箱：info@cazor.com.cn
