2024年12月，南京嘉兆中標漠大線新增2處管體位移及溫度場監測項目，為國家管網東北公司大慶分公司提供管道安全監測保障。

漠大線加格達奇以北存在凍脹融沉風險，在漠大管道途經沼澤、地質差異性過渡地段等典型位置增設2處管體位移及溫度場監測裝置。通過增設管體位移及溫度場監測裝置，可有效掌握凍土區管體位移變化情況，及管道周圍溫度場分布情況，便于及時發現安全隱患，及時采取處置措施，預防事故的發生。

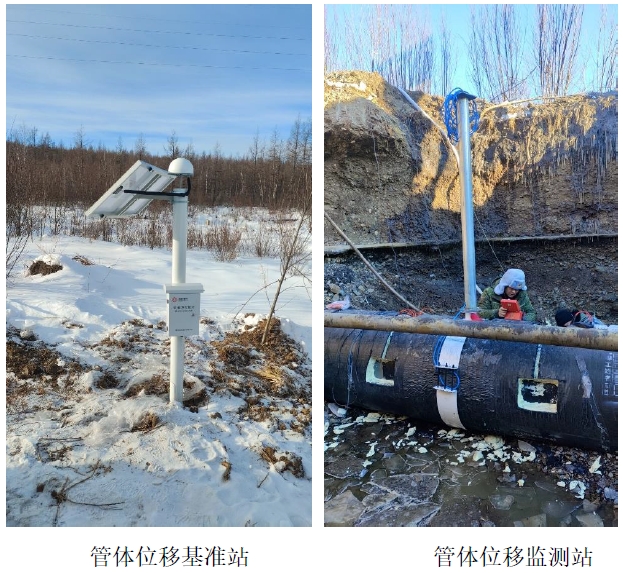

管體位移監測：

在穩定的地質區域（3km內）安裝GNSS監測站，作為管道本體位移的基準站。同時安裝2套監測站，高精度GNSS分體式位移監測站與管道通過抱箍緊密固定，形成一體化結構。抱箍上固定的高強度立桿（3.5m）伸出管道覆土層，立桿頂部安裝小盤天線，監測管道本體的位移（沉降）。

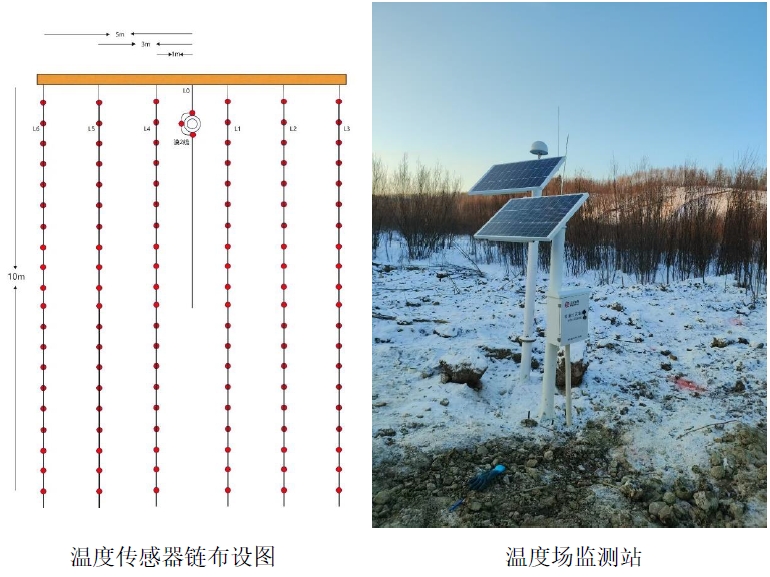

溫度傳感器：

2套溫度傳感器安裝在土壤內部的保護管中，通過傳導或?qū)α鬟_(dá)到熱平衡，從而使溫度計的示值能直接表示被測對象的溫度。通過布置多支溫度傳感器形成溫度傳感器鏈，可以在不同深度或不同位置測量土壤的溫度。每支溫度傳感器都能獨立測量其所在位置的溫度，將這些測量數據綜合起來，就可以描繪出土壤內部的溫度分布情況。

某測點管體位移數據報告

某測點溫度場數據報告

在凍土地區，隨著季節變化，凍土的凍融循環可能使管道產生不均勻沉降，通過管體位移監測可以實時掌握管道的沉降情況，幫助業主采取相應的防護措施。同時溫度場監測可以實時了解管道各部位的溫度分布情況，通過分析溫度數據，評估溫度應力對管道的影響，防止管道因溫度應力過大而出現裂紋、斷裂等損傷，確保管道的結構完整性。
