分布式光纖技術可以用于長輸管道的地質災害監測，相比于地層移動伴隨的巨大外部應力，管道變形時在管體上產生的應力則小得多，能夠有效監測的范圍尚不確定。

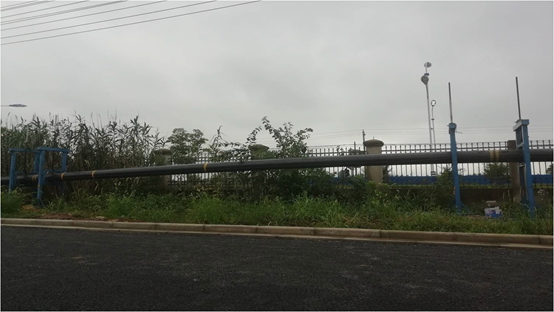

本次試驗通過對3PE管道在位狀態監測，獲得了其發生變形/位移時的應力強度分布，與分布式光纖建立量化關聯指標；量化了不同結構在結構應變監測場景中的靈敏度系數；獲得了管道發生變形/位移的方向與不同位置的光纜頻率增減的對應關系；認知了分布式光纖監測技術應用到長輸管道以外的其他結構健康監測的設計思路，同時應用分布式光纖技術進行應力測量時，針對不同的項目場景和被測對象，需要確定符合實際要求的監測光纜，以達到最佳監測靈敏度。

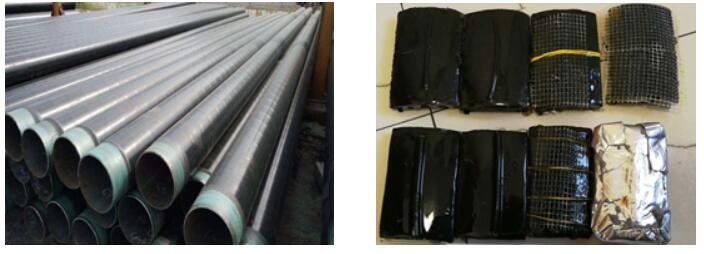

         3PE防腐管道工業成品實物圖                             多種粘貼方式樣品

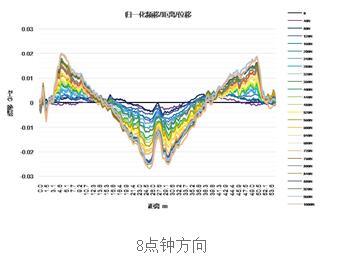

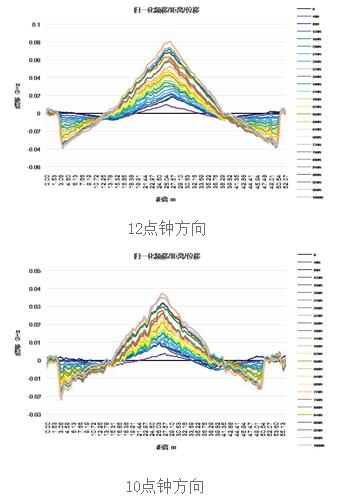

如圖所示，不同位置監測下的管道應力變化結果：

通過歸一化處理，對比了不同類型的光纜在不同位置鋪設對管道本體變形監測的影響，為以后的方案設計提供了清晰的思路。
