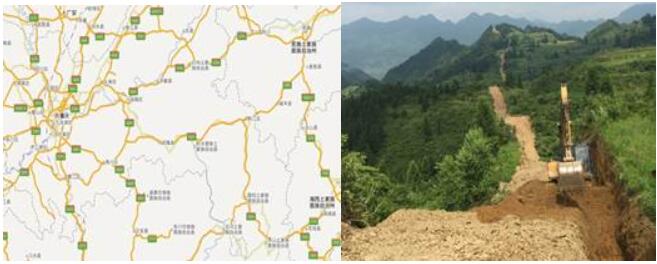

武陵山天然氣管道工程自中石化涪陵白濤增壓站始，經重慶市涪陵區、武隆縣、彭水縣、黔江區、酉陽縣，至酉陽縣大溪鎮與湖南省規劃天然氣管網交接處止，管線總長度約260公里，設計壓力10MPa，管徑DN400，設計年輸氣能力為每年9.5億方，最大年輸氣能力12.5億方。全線設4座分輸站，9座截斷分輸閥室。

分布式光纖監測系統監測范圍為黔江--酉陽段，監測內容包含管道沿線地質災害、氣體泄漏、第三方入侵。

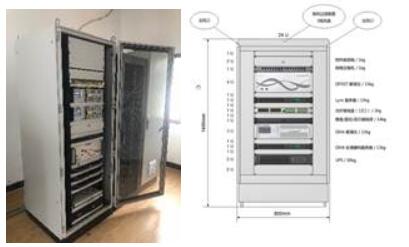

Lynx分布式光纖監測系統的一系列組件均安裝在19EMC標準機柜中。機柜中包含了所有監測設備，如解調儀、Lynx服務器、交換機、鍵盤、顯示器、配電系統、230/115 VAC排風扇、UPS備用電源等。

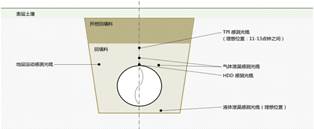

監測光纜的選型及安裝位置與期望達到的感測功能有關，合適的安裝位置能夠保障系統合理運行和發揮性能。各種用途光纜的布置位置如圖。

武陵山天然氣管道黔江--酉陽段地處中國新華夏系第三隆起帶，屬于向北西突出的弧形構造，有一系列的褶皺和斷裂。山嶺叢聚，溝壑縱橫，喀斯特地貌發育，且常年降雨較多，易造成地質災害，對天然氣管道的安全產生影響。為了檢驗lynx分布式光纖監測系統的有效性，項目竣工驗收時分別進行了溫度、應變、第三方入侵試驗。

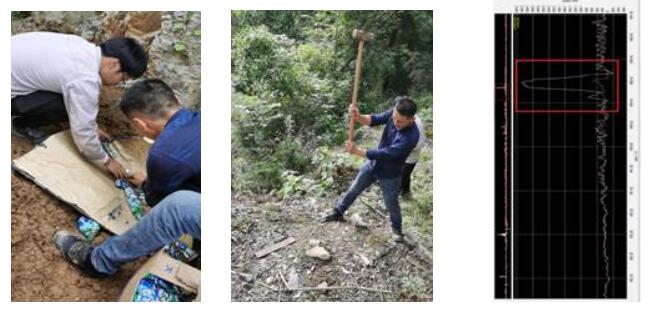

溫度試驗地點選在樁號YY193-10+330米附近處的公路邊，用冰敷降溫的方式制造溫度事件，軟件報警位置與現場實測誤差僅為5m。應變試驗選在樁號YY211+3m附近管道穿越公路處，對應變光纜施加應變，軟件報警位置偏差4m。第三方入侵試驗是在酉陽末站前一個樁號位置的人手孔附近進行人為入侵測試，Lynx系統通過振動頻率和聲波在數據庫中尋找比對，判斷入侵方式，并結合權重比例自動進行過濾篩選，顯示出入侵位置。軟件報警位置偏差10m。

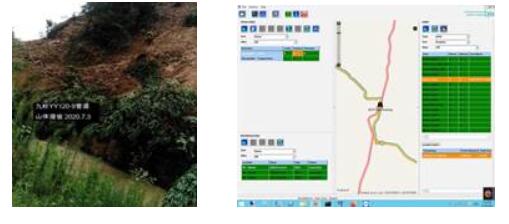

2020年7月3日上午8點，監測系統發出應變預警，預警位置在YY120-9米處，現場實地探查發現，因公路修繕和雨水積留，導致發生山體滑坡。系統的及時預警得以在現場情況惡化前及時處理，避免了資產損失。
