中俄東線天然氣管道監測項目一期工程包括黑河—長嶺段和長嶺—長春段。黑河—長嶺段線路全長約715km，管徑1422mm，設計壓力12MPa，設計輸量380×108m3/a。長嶺—長春段線路全長109km，管徑1016mm，設計壓力10MPa，設計輸量114×108m3/a。部分區域采用分布式光纖測溫系統來監測管道泄漏。

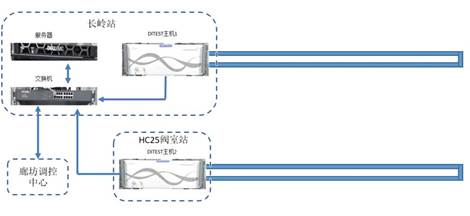

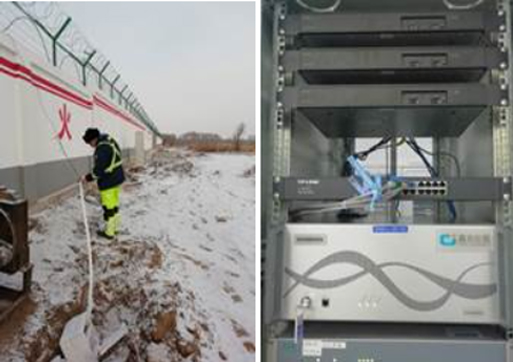

中俄東線一期分布式光纖測溫監測系統由2臺光纖測溫主機、1臺服務器（含顯示器）、1臺交換機、信號處理及分析軟件等組成，2臺光纖測溫主機分別布置在HC25閥室和長嶺分輸站，服務器和交換機布置在長嶺分輸站。利用已同溝敷設的通信光纜中2芯光纖組成測量回路，實時感應光纖周圍的溫度變化并傳輸至光纖測溫主機；光纖測溫主機接收、處理管道沿線光信號直接進行解調，并將解調后的數據上傳至服務器，經信號處理及分析軟件解算后，如果溫度超過報警閾值，則顯示溫度報警及位置。

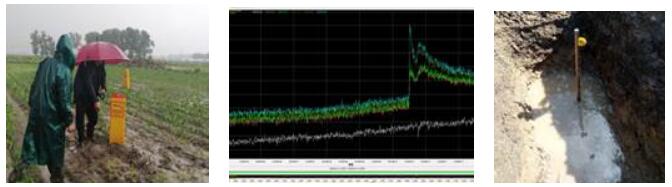

2020年6月10日中午12點10分，25#閥室段下游5509米發生管道溫度異常預警（溫差值大于3℃），長春分公司立即組織人員現場排查并進行開挖。通過開挖發現：預警地點上方為莊稼地，地勢比較低洼，短時間的暴雨導致雨水的聚集，且土質比較疏松（開挖發現管頂0.2米以下為粉質沙土，上部為亞粘土），雨水下侵較快。管道上方約0.6米出現雨水聚集，管道及光纜浸沒水中，光纜溫度上升（光纜埋設位置溫度上升3.5℃），因此產生了此次黃色預警。
