中俄東線中段起自吉林長嶺，止于河北永清，途經吉林、內蒙古、遼寧、河北、天津等五?。ㄗ灾螀^(qū)、直轄市）30個縣（市、區），新建管道 線路總長1110公里，管徑1422mm，設計輸量380×108Nm3/a。設計壓力12MPa，全線跨越地形復雜，平原、山地、黏土帶、沙土帶等，且穿越地 層斷裂帶等地質災害多發高風險地區，部分區域穿越農田，穿越人口密集的區域且環境比較敏感。所以在建設以及運營中如何保障天然氣管道的傳 輸安全,能夠將天然氣高效、安全的傳輸?shù)接脩艟惋@得極為重要。

監測目標：

全線255km泄漏監測

5km地震斷裂帶應變監測（應變光纜）

5km地震斷裂帶本體應變（應變計）

5km地震斷裂帶地表位移監測（GNSS）

監測方案：

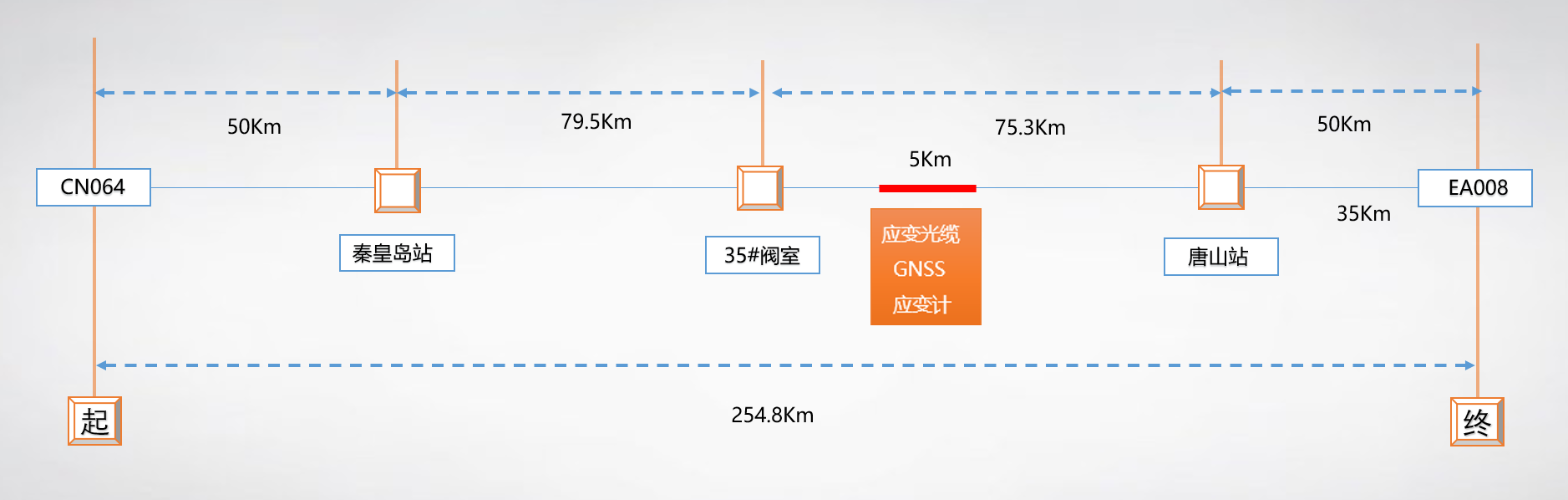

如圖1，本項目采用了Omnisens三臺DITEST

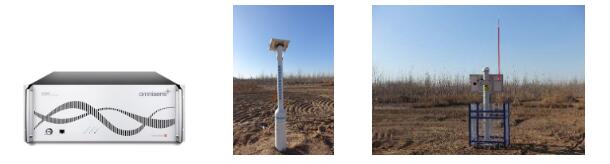

     主機，分別布置于秦皇島站閥室和CY35閥室以及唐山壓氣聯絡站，對全線254.8km進行泄漏監測，同時，35#閥室到唐山站之間有5公里的地震斷裂帶，利用應變計和GNSS監地質災害。

       1、在該項目過程中，我司全程參與了全線250km天然氣管道光纜的布設方案、光纖接續、系統調試、客戶培訓、竣工驗收等，后續將繼續做好售后服務工作。

       2、Omnisens分布式光纖監測系統完全滿足該項目要求，它能夠及早發現管道泄漏并及時準確地告知事件位置；迅速且準確的發出警報，起到保護沿線管道安全穩定運作的作用。

       3、中俄東線中段項目中，綜合使用了分布式光纖、應變計監測以及GNSS監測技術，通過對風險點的全面監控，數據信息融合共享，實現實時監測、優化預測，降低管理與運營成本，從而實現管道本質安全、卓越運營。
